无人机最核心的技术集中在总体技术、动力系统和飞控技术三个方面，共同决定了无人机系统的飞行高度、航程、航时、航速、载重等等一些重要的技术指标，而这其中就涉及到无人机的飞控系统。

在无人机中，飞控系统的作用是控制无人机运行的姿态和高度，决定着无人机飞行时的航迹和路线，它是无人机完成各种任务的关键。一套完整的无人机飞行控制系统由飞行控制计算机、姿态传感器、无线电高度计等组成，其核心是飞行器控制算法。

那么无人机的飞控系统，又由哪几部分组成呢？

飞行控制系统简称飞控系统，是控制无人机飞行姿态和运动方向的部件，是无人机完成起飞、空中飞行、执行任务、返场回收等整个飞行过程的核心系统，也称为自动驾驶仪（自驾），这也是无人机区别于航模的根本原因之一。

实际上，无人机的飞控系统就相当于有人机的驾驶员，是无人机执行任务的关键。

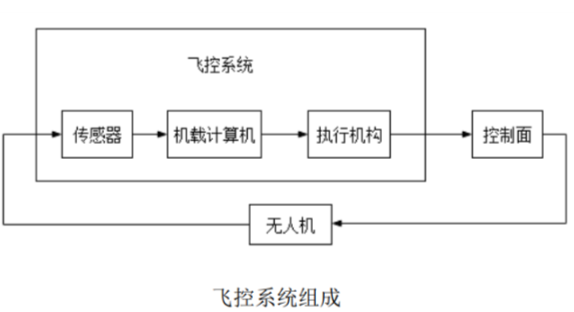

组成部分

1、飞行控制器

作为无人机飞行运动控制的核心，它要完成飞行器姿态和位置两大类输入参数与输出参数之间的转换，同时还要满足各种外界干扰条件下对操纵指令响应速度以及飞机操纵稳定性等要求的系统集成。

2、姿态传感器

目前常用有惯性导航系统、气压导航系统和激光陀螺仪。为了提高飞机的操纵稳定性，通常采用陀螺和加速度计共同组成复合陀螺结构，保证了飞机姿态跟踪能力及在各种复杂姿态下飞机均能平稳地沿给定轨迹飞行。

3、无线电高度计

高度计主要用于探测和计算无人机所处空中的高精度位置信息，通常采用三轴数字陀螺仪加三轴数字组合方式进行设计。

4、飞行器控制算法软件

飞控系统是一个相当复杂的非线性系统，其中涉及到大量对飞机控制算法优化和提高精度性能有重要影响的变量参数，如姿态角、速度等；还要考虑到外界环境扰动及各种干扰条件下对数据处理过程所产生负面影响。

5、实时控制器系统

无人机要实现精确悬停、定高返航是飞行控制系统功能之一，而这些功能实现都需要基于实时控制器算法软件。实时控制器可分为惯性实时控制器和视觉实时控制器两种，其中视觉RTK一般用于无人机导航任务；惯性实时控制器可应用于固定翼飞机、直升机等。

基本功能

1、控制

解决“怎么飞”的问题。

根据任务，通过算法计算出控制量，输出给电调，进而控制电机转速，进而实现姿态控制，这是飞控系统要做的首要事情。

2、定位

解决“在哪儿”的问题。

充分发挥飞控系统中各种传感器的功能，综合分析判断得到准确的位置和姿态信息。

3、导航

解决“去哪儿”的问题。

飞行操控人员或者地面站操控无人机进行飞行，进而实现航迹控制

机载计算机

机载计算机是飞控系统的核心部件，是算法计算平台，由硬件和软件组成。

1、硬件也就是电路板，由主处理控制器（常用的有通用型处理器（MPU）、微处理器（MCU）、数字信号处理器（DSP）及可编程门阵列（FPGA）、二次电源（5V、±15V 等直流电源）、模拟量输入/输出接口、离散量接口、通信接口（RS232/RS422/RS485、ARINC429和 1553B 总线）、余度管理（信息交换电路、同步指示电路、通道故障逻辑综合电路及故障切换电路）、加温电路、检测接口等组成。

2、软件也就是飞控程序，是一种运行于计算机上的嵌入式实时任务软件，不仅要求功能正确、性能好、效率高，而且要求其具有较好的质量保证、可靠性和可维护性。

主要模块有硬件接口驱动模块、传感器数据处理模块、飞行控制律模块、导航与制导律模块、飞行任务管理模块、任务设备管理模块、余度管理模块、数据传输和记录模块、自检测模块等。
