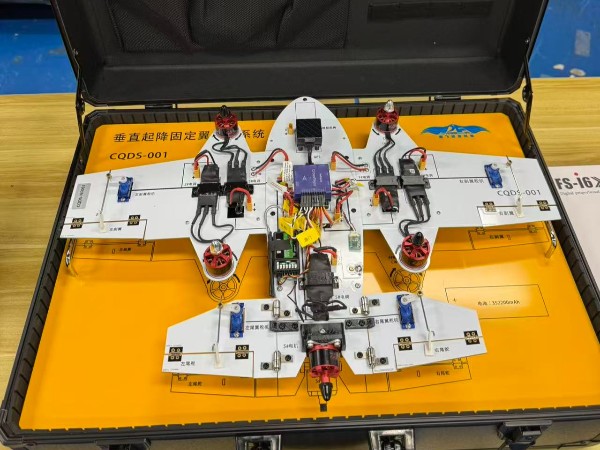

垂直起降固定翼无人机定损系统
★总体要求：要求采用箱式设计，外观尺寸60mm(长）x40mm( 宽）x20mm( 高），重量≤5kg并配备有整套的动力系统、飞控系统和控制系统。要求具有故障点可随时设置与解除。所有故障问题均可通过常见故障排除检测方法进行判断与识别可满足无人机专业及无人机装调检修工新职业的职业技能的训练和评定要求。
★尾翼可折叠4+1垂直起降v型尾翼固定翼结构。动力系统
:1. 无刷电机规格型号:≥2212950KV,2.
电调规格型号：持续工作电流20A, 最大瞬间电流不超过40A,适用于
2〜4S电池，重量≤ 40g
；3.电池类型为：聚合物锂电池，且电池容量2200mah；飞控整体采用开放式设计，直观易懂，有利于教学。
★整体采用模块式设计，教学和组装调试过程插接连接包括电源控制电路都不需焊接。
可设置飞行模式支持定点模式、定高模式、任务模式和返航模式；4.飞控内部集成蜂鸣器；5.FLASH
存储≧ 8MB,供电范围4.8〜
5.5V；6. 该飞控支持轴距在250mm
〜1800mm轴距的多旋翼飞行器；7. 传感器模块主要包含空速传感器模块接口、磁罗盘传感器模块、气压高度计模块、磁罗盘与加速度计模块、陀螺传感器模块、陀螺与加速度计传感器模块、低压差供电模块、电平转换模块、主控制器模块、输入输出控制器模块等；
8.外设数传串口、RTK 串口、GPS
串口、可外置罗盘、光流串口：TFMINI串口等9. 采用高性能
STM32处理器，主频≥480Mhz,带有双精度浮点硬件处理器。
10. 飞控最少具有：磁罗盘异常修正、单参数调节、多传感器融合、超快速二次开发等功能。11.飞控航线规划软件最少支持
65536的航点规划。★ 12.设备配有高速率
WiFi系统的数传系统，同时多设备无线调参不产生数传频通信频率干扰。可以无线接入pc 端调参和航线规划设备且同时兼容安卓系统与苹果
ios常用移动设备终端调参与航线规划教学应用。★13.提供 pc端调参软件和移动端设备安卓系统和苹果IOS系统的调参软件。
14.遥控器：支持SUS、PPM
、 PWM三种信号输出、工作电压为7.4〜
18V，使用DSSS&FHSS 混合双扩频技术，可实现避干扰和抗干扰结合，6
通道遥控器配6通道接收机功能要求：▲无人机维修定损实训教学。维修定损实训设备箱体1
套。飞行控制系统1套。无刷动力电机5颗。无刷动力电调
5 颗，舵机4个，动力电池1
组、遥控器1套。检测工具 1套。
